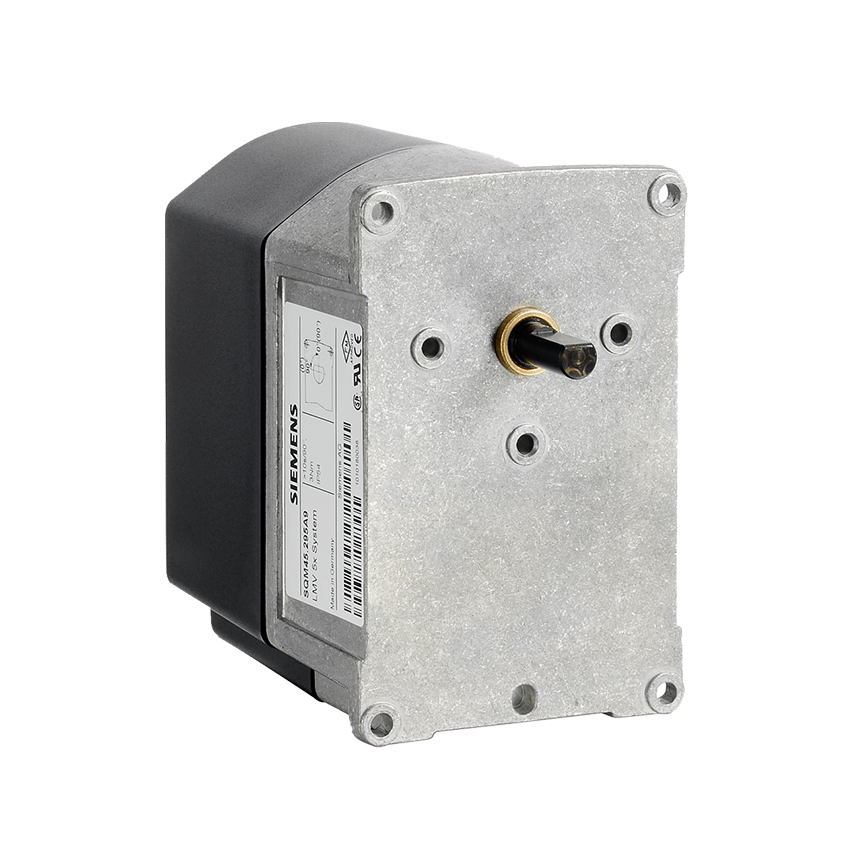

● 執行器 SQM45 / SQM48 以堅固的機械結構和高精度安裝的傳動機構而著稱。

● 通過總線系統 (CAN) 進行控制和位置反饋。

● 通過步進電機驅動執行器，并可利用 0.1°分辨率對其進行定位。

● 通過自動階段的基礎設備可改變調節裝置的運行時間。

● 工作電壓     AC 2 x 12 V

● 耗電量        SQM45       9~15VA

                     SQM48       26~34VA

● 調節角度    最大90°

● 重復精度    ±0.2°

● 防護類別    Ⅲ 符合EN60730 第1和2-14部分

● 防護等級    IP54，符合 EN 60529，使用相應的電纜入口規格時

●  工作環境   運行標準       DIN EN 60721-3-3

     氣候條件       等級3K3

     機械條件       等級3M3

     溫度范圍       -20…+60℃

     濕度              <95%r.F.

● 重量           SQM45 約1Kg

     SQM48 約1.6Kg

● 使用壽命    在整個旋轉角度范圍內額定力矩負載條件下250,000 次啟動周期（關→開→關） 在10°旋轉角度范圍內 75%額定力矩負載條件下 2,000.000 次                       調節周期。

• SQM45...SQM48...基礎文件-英文

• SQM45...SQM48...基礎文件-中文

• SQM45...SQM46...SQM47...SQM48...基礎文件-英文

• SQM45...SQM46...SQM47...SQM48...基礎文件-中文

• SQM45-3D圖.stp

• SQM48-3D圖.stp
