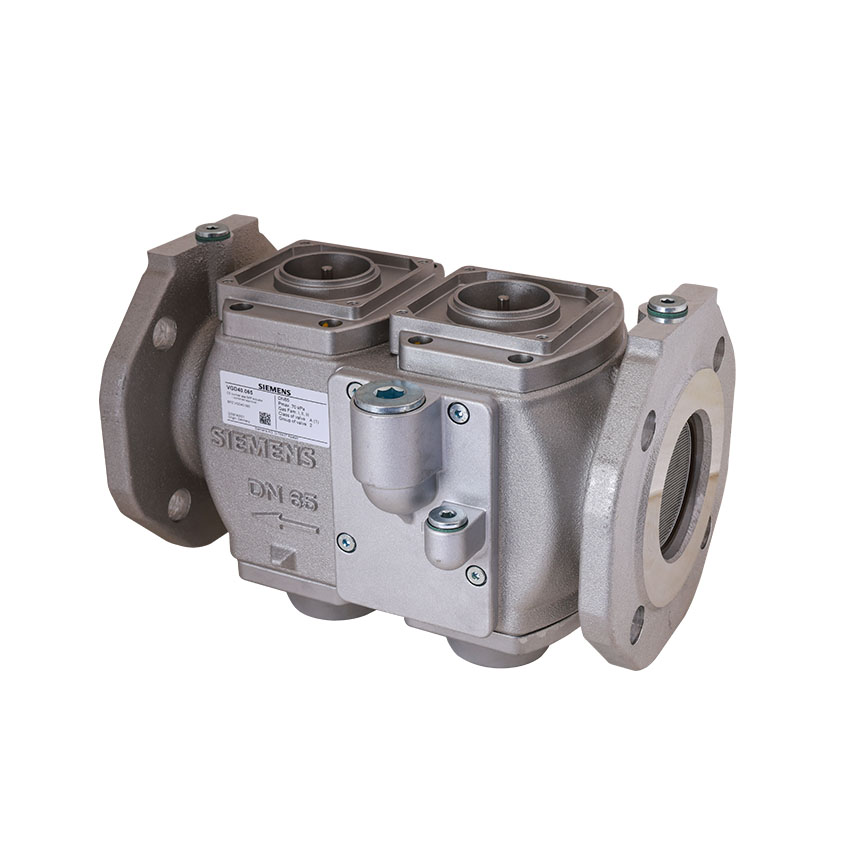

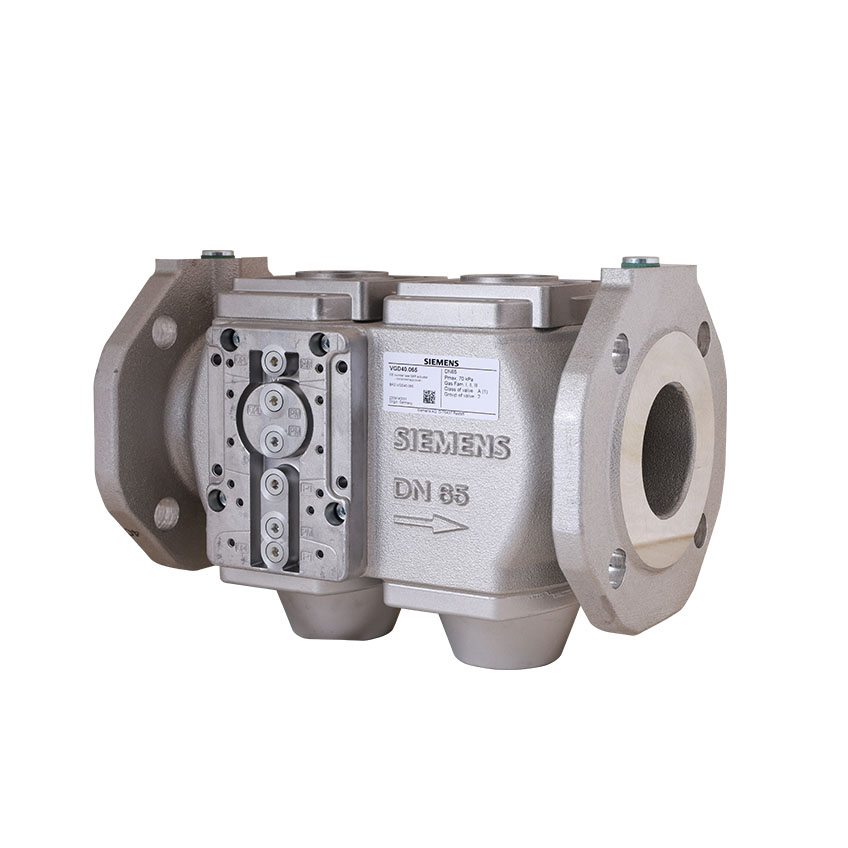

● 等級 A 的燃氣組合閥用于安裝在燃氣閥組裝置中

● 適用于 I~~III 類的氣體

● 與 SKPx5 連接的燃氣組合閥慢開快關

● 常閉直通閥

● 燃氣組合閥必須配備 2 個執(zhí)行器

●  閥門等級    A 符合EN161

●  材質(zhì)           AISi10Mg，符合DIN1706

●  流向相反的許可燃氣壓力

                      VGD20    15kPa

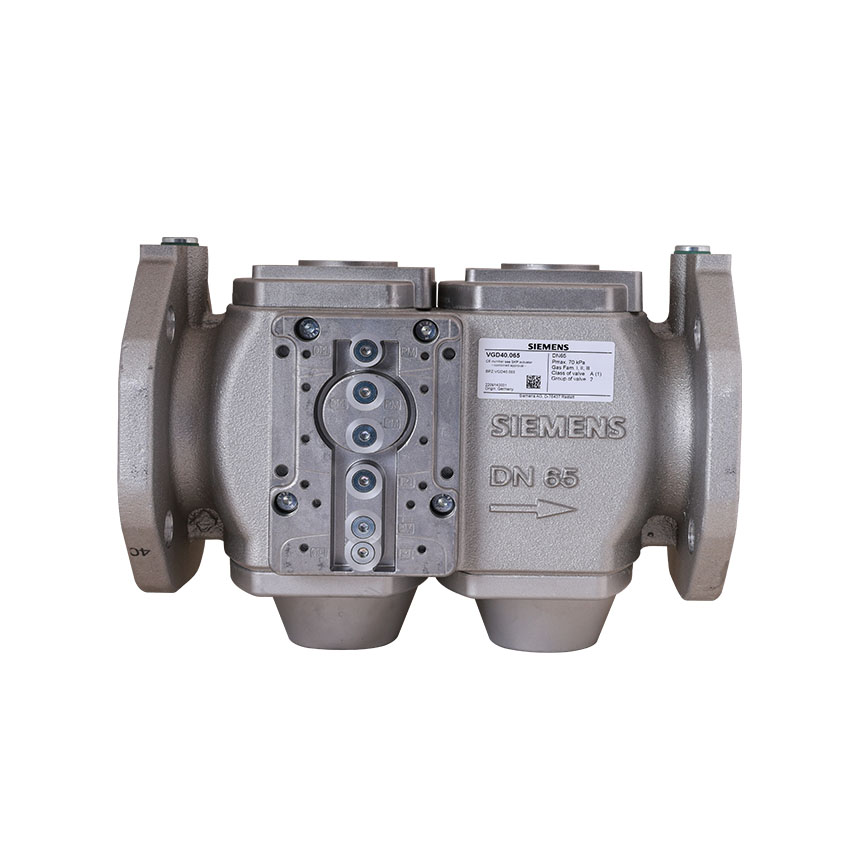

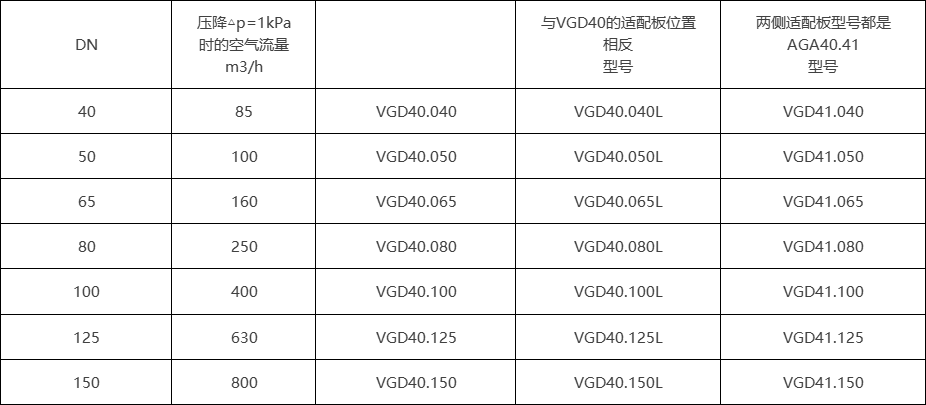

                      VGD40    30kPa

                      VGD41    30kPa

●  氣體類型    VGD2/VGD4    適用于1、2、3燃氣系列和空氣

                      VGD4          適用于H2S含量不超過0.1%的干燥燃氣

●  工作環(huán)境    運行標準       DIN EN 60721-3-3

                      氣候條件       等級3K5

                      機械條件       等級3M2

                      溫度范圍       -10…+60℃

                      濕度           <95%r.F.

●  使用壽命    DN25         200000

                      DN32~80     100000

                      DN100~150   50000

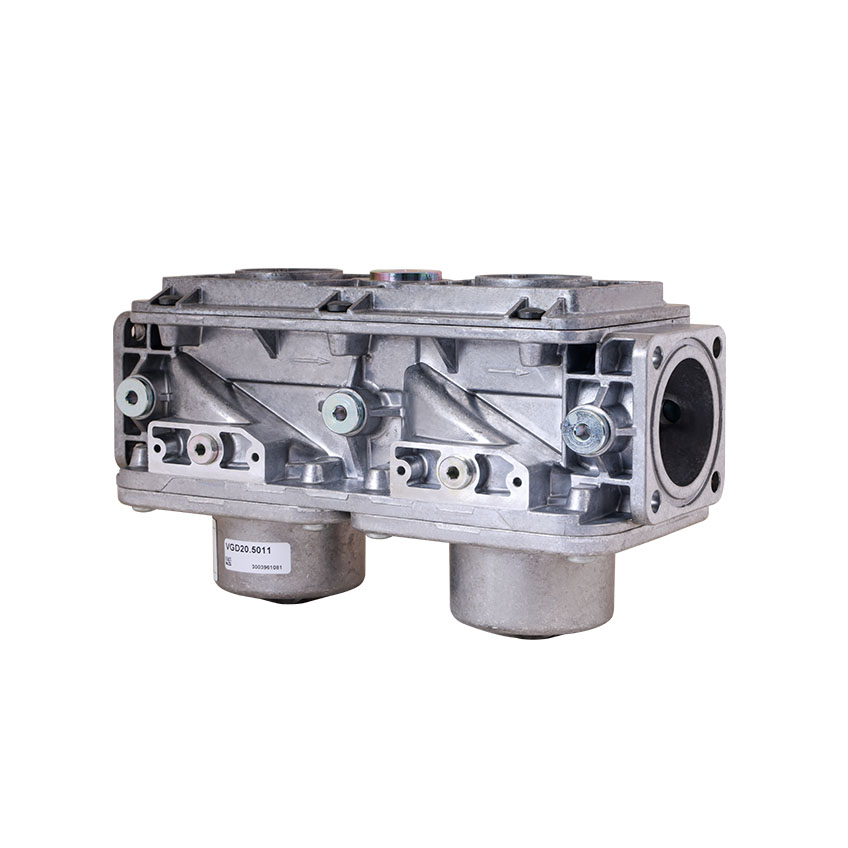

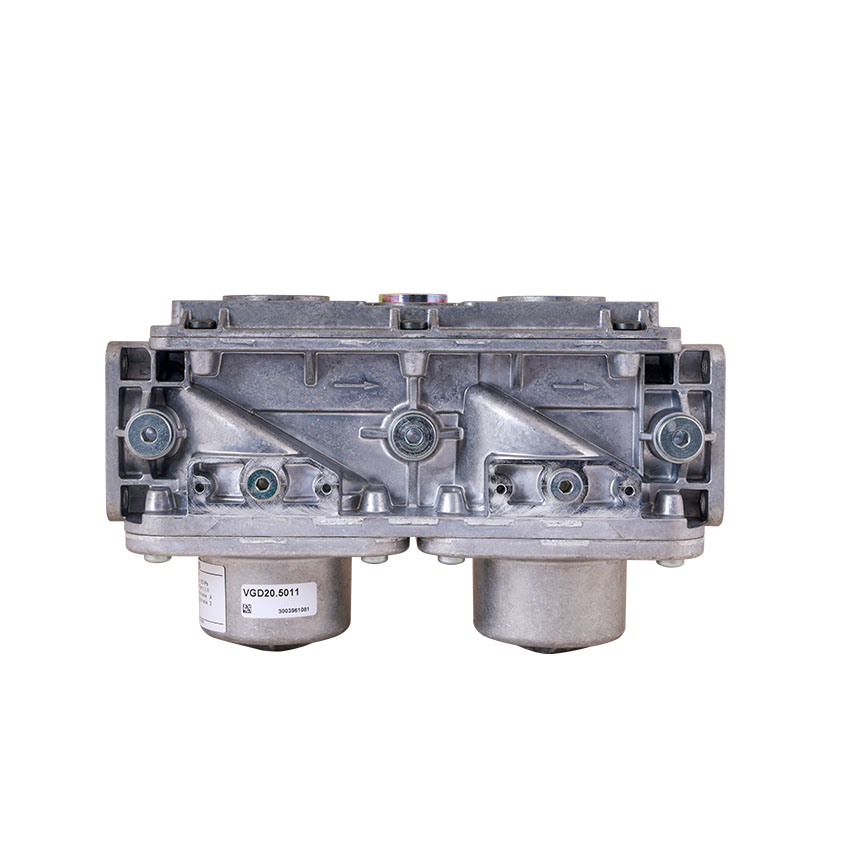

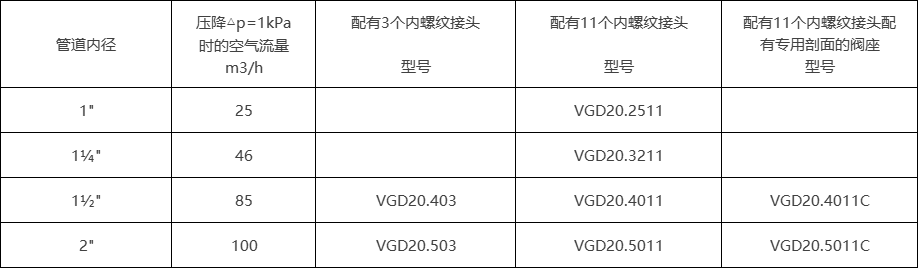

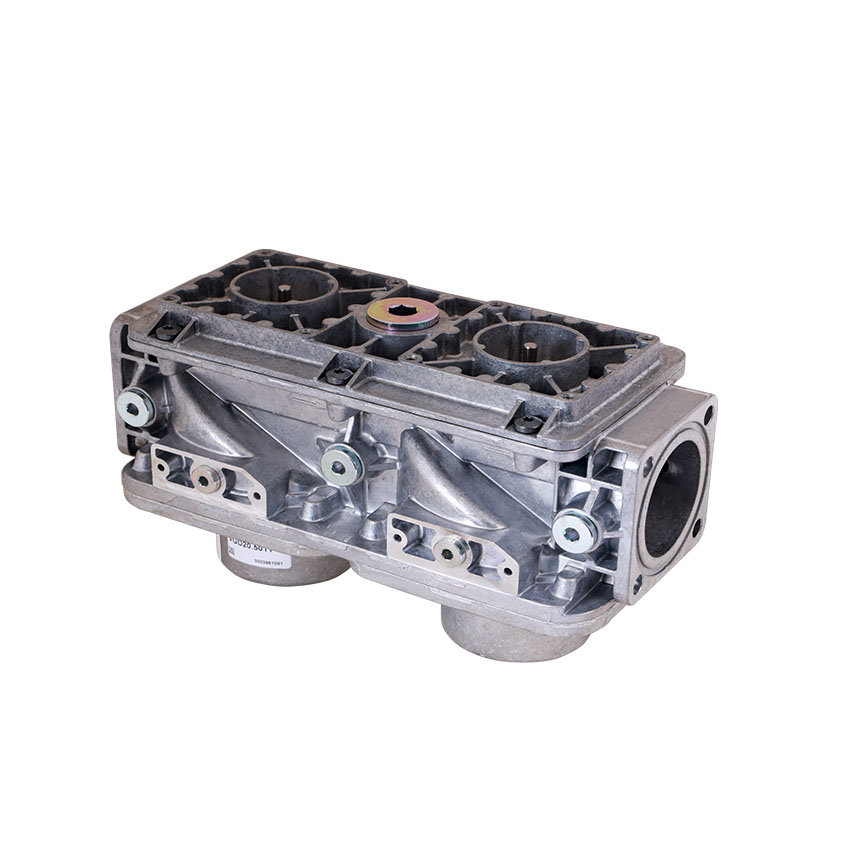

VGD20

VGD40
